| ブランド名: | HXCOWO |
| モデル番号: | HX-SW4 |
| MOQ: | 50メートル |
| 価格: | 交渉可能 |
| 梱包の詳細: | 木製の軸+輸出用紙箱 |

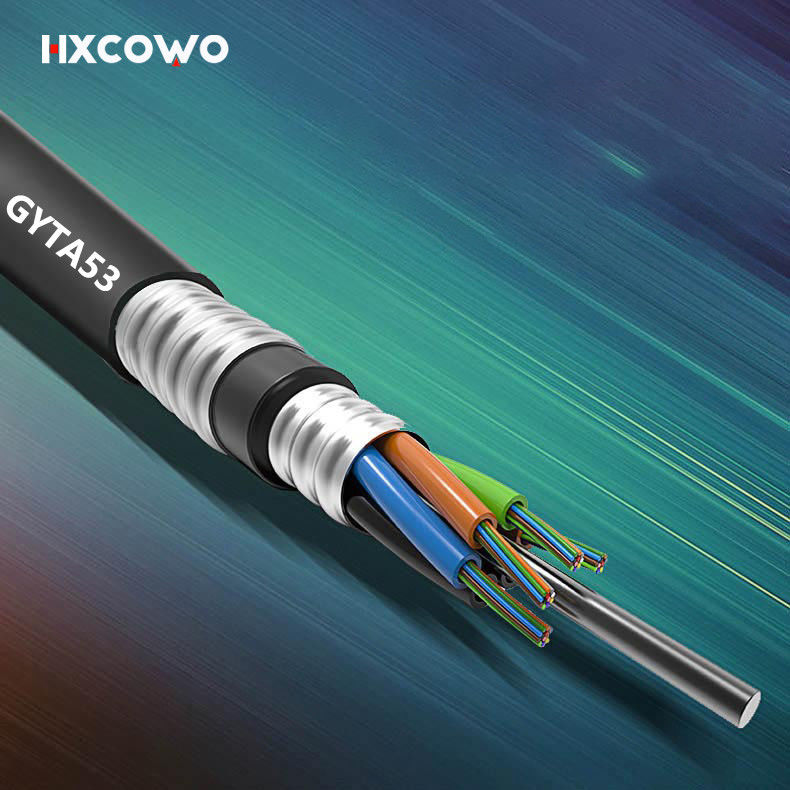

HXCOWO の HDPE ジャケットを備えた 2-288 コア GYTA53 装甲光ファイバ ケーブル生産ライン
|
技術パラメータ
|
|
|
|
|||
|
コア番号
|
ルースチューブの数量
|
充填ロープ番号
|
光ファイバーケーブルの重量 (kg/km)
|
|||
|
2-6
|
1
|
5
|
177
|
|||
|
8-12
|
2
|
4
|
177
|
|||
|
14-18
|
3
|
3
|
177
|
|||
|
20-24
|
4
|
2
|
177
|
|||
|
26-30
|
5
|
1
|
177
|
|||
|
32-36
|
6
|
0
|
177
|
|||
|
38-48
|
4
|
1
|
194
|
|||
|
50-60
|
5
|
0
|
194
|
|||
|
62-72
|
6
|
0
|
204
|
|||
|
74-84
|
7
|
1
|
239
|
|||
|
86-96
|
8
|
0
|
239
|
|||
|
98-108
|
9
|
1
|
275
|
|||
|
110-120
|
10
|
0
|
275
|
|||
|
122-132
|
11
|
1
|
312
|
|||
|
134-144
|
12
|
0
|
312
|
|||
|
146-216
|
13-18
|
5-0
|
312
|
|||
|
許容引張力
長期/短期
(ん)
|
許容引張力
長期/短期
(ん)
|
許容扁平力 長期/短期
(N/100mm)
|
曲げ半径
静的/動的
(mm)
|
|||
|
1000/3000
|
800/1500
|
1000/3000
|
12.5D/25D
|
|||
|

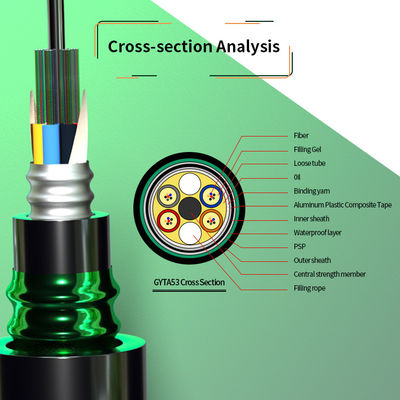

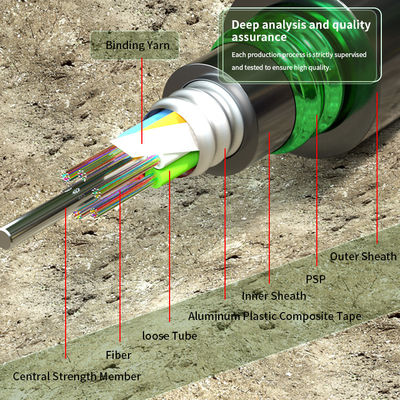

製品の特徴
|
|
|
|
|||
|
①内部ケースには緩衝グリースが充填されており、光ファイバーの保護と防水の役割を果たします。
|
|
|
|
|||
|
②ルーズケーシングより線を採用し、ケーブル構造の安定性を確保
|
|
|
|
|||
|
③アキシアル荷重に耐える部品の強化
|
|
|
|
|||
|
④ケーブルコアには防水軟膏が充填されており、ケーブルを効果的に防水します。
|
|
|
|
|||
|
⑤アルミテープ縦巻き、防湿性能良好
|
|
|
|
|||
|
⑥内部シースは外部の機械的負荷を効果的に緩衝します。
|
|
|
|
|||
|

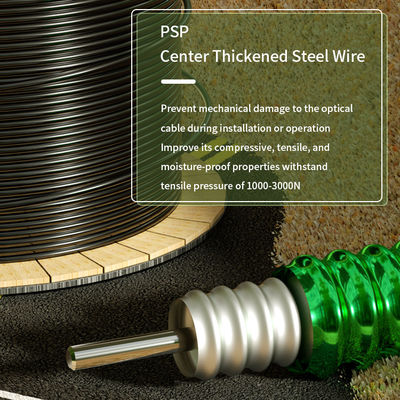

⑦スチールテープを縦巻き、耐側圧性に優れています。
|
|
|
|
|||
|
|
