| ブランド名: | HX |
| モデル番号: | HX-GL1 |
| 価格: | 交渉可能 |
| 梱包の詳細: | 輸出カートン |

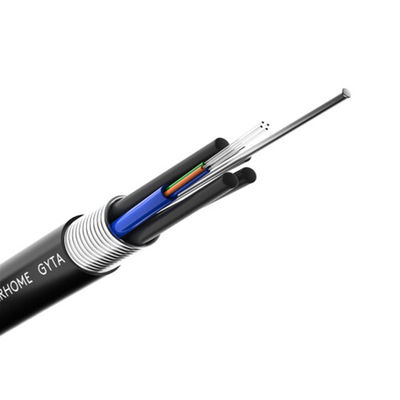

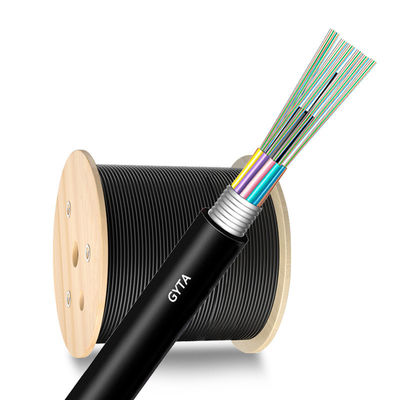

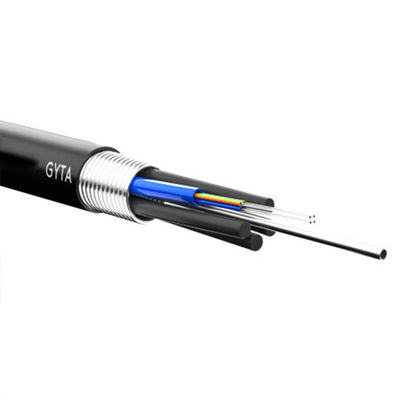

電気通信通信屋外 G652D 光ファイバー ケーブル GYTA/GYTS 2-288 コア装甲
|
技術的パラメータ
|
|
|
|
|||
|
光ファイバーケーブルのモデル
(2心ごと)
|
ファイバ
量
|
光ケーブルコア
ユニット番号
|
最大数
ルースチューブ内の繊維の
|
|||
|
GYTA-2∽30
|
2∽30
|
5
|
6
|
|||
|
GYTA-32∽36
|
32∽36
|
6
|
6
|
|||
|
GYTA-38∽60
|
38∽60
|
5
|
12
|
|||
|
GYTA-62∽72
|
62∽72
|
6
|
12
|
|||
|
GYTA-74∽96
|
74∽96
|
8
|
12
|
|||
|
GYTA-98∽120
|
98∽120
|
10
|
12
|
|||
|
GYTA-122∽144
|
122∽144
|
12
|
12
|
|||
|
GYTA-146∽216
|
146∽216
|
18
|
12
|
|||
|
GYTA-218∽288
|
218∽288
|
24
|
12
|
|||
|
光ケーブル径
mm
|
光ケーブルの重量
キロ/キロ
|
許容引張力 長期/短期 N/100mm
|
許容扁平力 長期・短期
N/100mm
|
|||
|
9.2
|
85
|
600/1500
|
300/1000
|
|||
|
10.2
|
107
|
600/1500
|
300/1000
|
|||
|
10.4
|
110
|
600/1500
|
300/1000
|
|||
|
11.4
|
130
|
600/1500
|
300/1000
|
|||
|
13.6
|
165
|
600/1500
|
300/1000
|
|||
|
14.8
|
195
|
600/2000
|
300/1000
|
|||
|
16.4
|
236
|
600/2500
|
300/1000
|
|||
|
16.4
|
232
|
600/2500
|
300/1000
|
|||
|
20.0
|
300
|
1000/3000
|
300/1000
|
|||
|
温度範囲に適応（℃）
|
|
-40v+60
|
|
|||
|
最小曲げ半径
|
静的: 光ファイバーケーブル直径の 10 倍
ダイナミック: 光ファイバーケーブル直径の 20 倍
|
静的: 光ファイバーケーブル直径の 10 倍
|
|
|||
|
注: 標準のルースチューブ撚線軽装甲 (GYTA) 光ケーブルは、YD/T901-2001 および IEC60794-1 規格に準拠しています。この製品は主に長距離通信および局間通信パイプラインおよび架空敷設に使用されます。お客様のニーズに応じて、さまざまなコア数とさまざまな長さの光ファイバーケーブルを提供できます。
|
|
|
|
|||
|
ファイバー規格の比較
|
|
|
|
|
||||
|
光ファイバータイプ
|
マルチモード
|
G.651
|
A1a:50/125
|
勾配屈折率
|
||||
|
|
|
|
A1b:50/126
|
|
||||
|
|
シングルモード
|
G.652 (A、B、C、D)
|
|
B1.1 従来
|
||||
|
|
|
G.653
|
|
B2零分散シフト
|
||||
|
|
|
G.654
|
|
B1.2 カットオフが長くシフトされている
|
||||
|
|
|
G.655
|
|
B4 非ゼロ分散シフト
|
||||
|
|
